頭部取付ビスを外してから、頭部を外して下さい。 |
|
頭部照明の点滅電球・IC基盤などの交換をして下さい。
[注意]交換する点滅電球・IC基盤などは、同じ種業の物か
確認の上、交換して下さい。 |
|
取付がさらに簡単になったダブルロッキングスペーサー
の場合もございます。(現行商品に全て採用) |
|
|
|

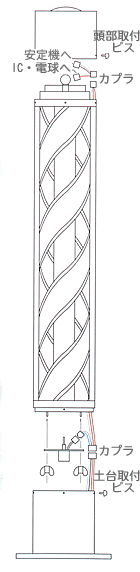

土台取付ビスを外してから、頭部+本体を静かに持ち上げ
ながらカプラを外して、土台から頭部+本体を取り外して
柔らかな物の上にいったん寝かせて下さい。 |
|
頭部取付ビスを外してから、頭部を外して下さい。 |
|
カプラを外してから、セル筒とシャフトプロペラの止め
ビス(2ヶ所)を外して下さい。(図C) |
|
本体・シャフト部止めビス(4ヶ所)を外して下さい。(図C) |
|
図Aのように、外セル筒から内セル筒部分(ノーマルセル筒
の場合は、シャフト部分)を引き抜いて下さい。
[注意]二重セル筒タイプは、内セル間部分を付けたまま、
外セル筒に触らないように注意しながら、引き抜く
ようにして下さい。(組立て時も、同様。) |
|
|
図Bのように、ドライバー穴からドライバーを差し込んで
内セル筒止めビス2本を外して下さい。 |
|
内セル筒下部を軽く持ち上げるようにしながら、引き抜い
て下さい。シャフトに付いている蛍光灯を、同じ種類の新
しい蛍光灯と交換して下さい。 |
|
組立ては、@〜Eの工程を逆に行って下さい。
[注意]組立ての際、下郡のモーダー先ゴムを確実に
スリバチ(ベアリング樹脂)の中心に入れて下さい。
全てのカプラが、確実に差し込まれているかを確認
の上、組立て作業をして下さい。 |
|
|
土台取付ビス4本を外してから、頭部+本体を静かに持ち
上げながらカプラを外して、土台から頭部+本体を取り外
して、柔らかな物の上にいったん寝かせて下さい。 |
|
モーターは蝶ナットで取付けてありますので、蝶ナットを
外してから、モーター取付鉄板ごと取外して下さい。 |
|
外したモーダーと同じ種類のモーターかどうかを確認した
上、新しいモーターを取付けて下さい。
[注意]その際、図のようにモーター先ゴムを確実に
スリバチ(ベアリング樹脂)の中心に入れて下さい。 |
|
新しいモーターに交換後は、カプラが確実に差し込まれて
いるかを確認の上、土台と本体を元通りに取付て下さい。 |
|
|
|
|

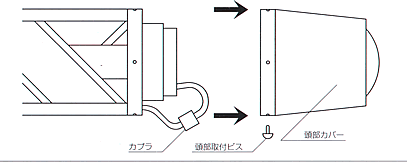

頭部カバ−の止めビスを外してから、静かに頭部カバ−を
抜き取って下さい。 |
|
|

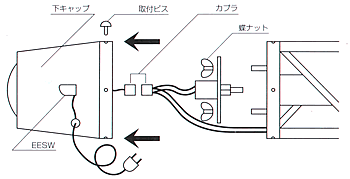

下キャップのビスを外してから、静かに下キャップを抜き
取って下さい。 |
|
|
|
モーターは蝶ナットで取付けてありますので、蝶ナットを
外してから、モーター取付鉄板ごと外して下さい。 |
|
外したモータ−と同じ種類のモーターかどうかを
確認した上、新しいモーターを取付けて下さい。
[注意]その際、図のようにモーター先ゴムを確実に
スリバチ(ベアリング樹脂)の中心に入れて下さい。 |
|
新しいモーターに交換後は、カプラが確実に差し込まれて
いるかを確認の上、下キャップを元通りに取付けて下さい。 |
|
|
カプラを外してから、セル筒とシャフトプロペラの止めビ
ス(2ヶ所)を外して下さい。 |
|
|
本体とシャフトを止めているビス(4ヶ所)を外して下さい。 |
|
|
図Aのように、外セル筒から内セル筒部分(ノ−マルセル筒の
場合は、シャフト部分)を引き抜いて下さい。
[注意]二重セル筒タイプは、内セル筒部分を付けたまま、
外セル筒に触らないように注意しながら、引き抜く
ようにして下さい。(組立て時も、同様。) |
|
図Bのように、ドライバー穴からドライバーを差し込
んで内セル筒止めビス2本を外して下さい。
|
|
|
|
内セル筒下部を軽く持ち上げるようにしながら、引き抜いて
下さい。シャフトに付いている蛍光灯を、同じ種類の新しい
蛍光灯と交換して下さい。
|
|
|
|
組立ては、(@〜Eの工程を逆に行って下さい。
[注意]組立ての際、下部のモーター先ゴムを確実にスリバチ
(ベアリング樹脂)の中心に入れて下さい。カプラが
確実に差し込まれているかを確認の上、頭部カバ−を
取付けて下さい。商品によりビスの本数が異なります。 |
|
|
